SL-Sackloch


PMK SL • Sacklockmesskopf • TiN-Beschichtung
Messen bis tief in den Bohrungsgrund. Wiederholgenauigkeit bei IT 8 < 1µ.

PMK-SL-02 Präzisionsmessköpfe mit Sackloch X-Maß
werden mit sehr kurzem X-Maß 0,6mm und Gewinde M6x0,75 geliefert.
Wiederholgenauigkeit bei IT 8 < 1μ.
Der Messbereich beträgt 0,15mm. Selbstzentrierend, mit Einführrille. Bei Bestellung Kleinstmaß der Bohrung angeben.
Bestellbeispiel: øWerkstück = 12H7 = PMK-SL-02-12


PMK-SL-02_10-20 mm

PMK-SL-02_10-20mm







PMK-SL-03 Präzisionsmessköpfe mit Sackloch X-Maß
werden mit sehr kurzem X-Maß 1,2mm und Gewinde M10x1 geliefert.
Wiederholgenauigkeit bei IT 8 < 1μ.
Der Messbereich beträgt 0,2mm und ist auf Wunsch bis 0,3mm erweiterbar. Selbstzentrierend, mit Einführrille. Bei Bestellung Kleinstmaß der Bohrung angeben.
Bestellbeispiel: øWerkstück = 20H7 = PMK-SL-03-20

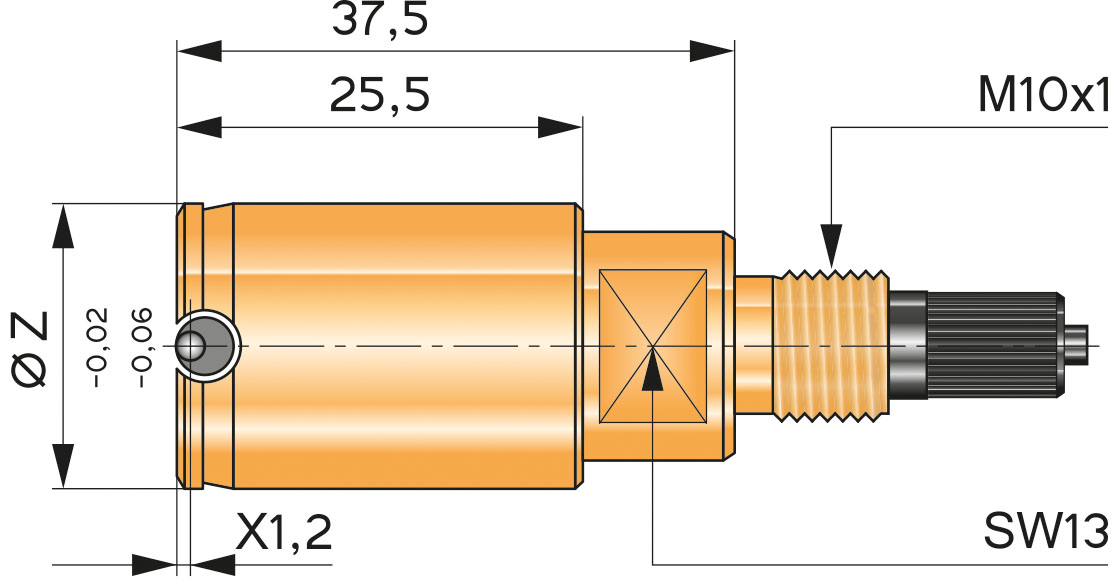

PMK-SL-03_15-40 mm

PMK-SL-3_15-40mm

PMK-SL-03_40-50 mm

PMK-SL-3_40-50mm

PMK-SL-03-50-130 mm

PMK-SL-3_50-130mm
