Zentrierhalter

ZH-PMK Zentrierhalter zum automatischen Messen
gleichen axiale Fehler der Zentrierungs des Werkstückes aus und verhindern Beschädigungen des Messkopfes sowie des Messobjektes.
Die axiale Bewegungsfreiheit beträgt ±0,5mm. Die Stellmutter fixiert das eingestellte Spiel. Mit Gewinde M6x0,75 und M10x1 lieferbar.
Gewindereduzierstücke ermöglichen die Verwendung von Messköpfen mit kleineren Gewinden wie M6x0,75mm oder M3,5x0,35mm an Haltern und Schwimmhaltern mit Gewinde M10x1.


PMK-NO-03-KE_40-50mm

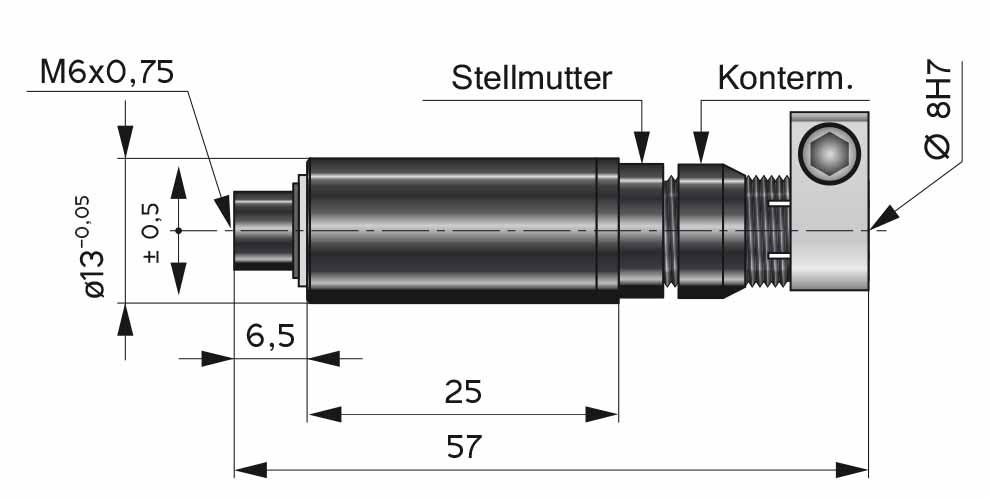

ZH PMK-02-13

ZH PMK-02-13 Zentrierhalter mit Gewinde M6x0,75
zum automatischen Messen, ø13mm, Länge 57mm. Axiale Bewegungsfreiheit ±0,5mm. Klemmschelle ø 8H7mm mit Imbusschraube.

PMK-NO-03-KE_40-50mm

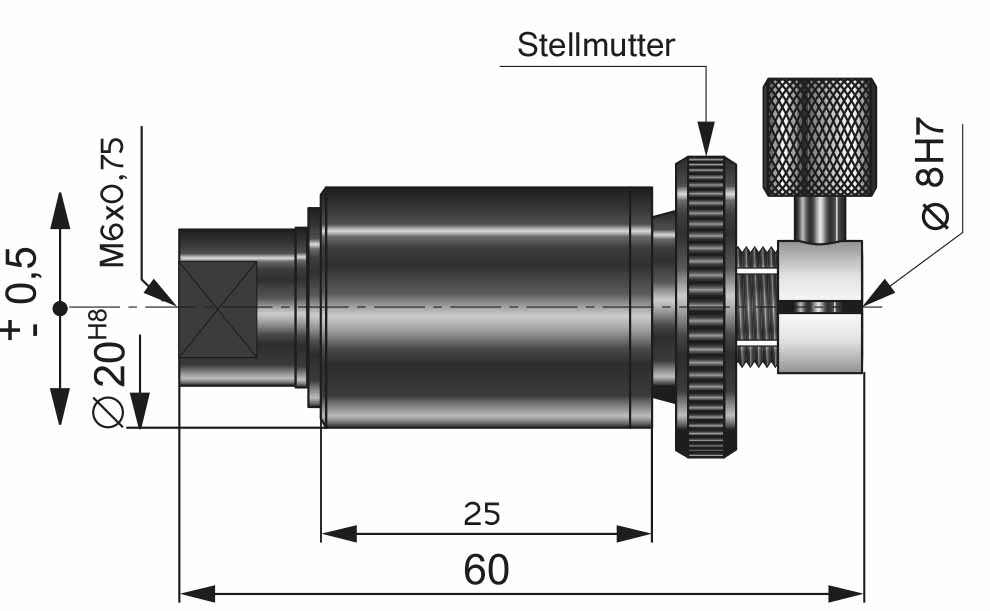

ZH PMK-02-20


ZH PMK-02-20 Zentrierhalter mit Gewinde M6x0,75
zum automatischen Messen, ø20mm, Länge 60mm. Axiale Bewegungsfreiheit ±0,5mm. Klemmschelle ø 8H7mm mit Rändelschraube.

PMK-NO-03-KE_40-50mm

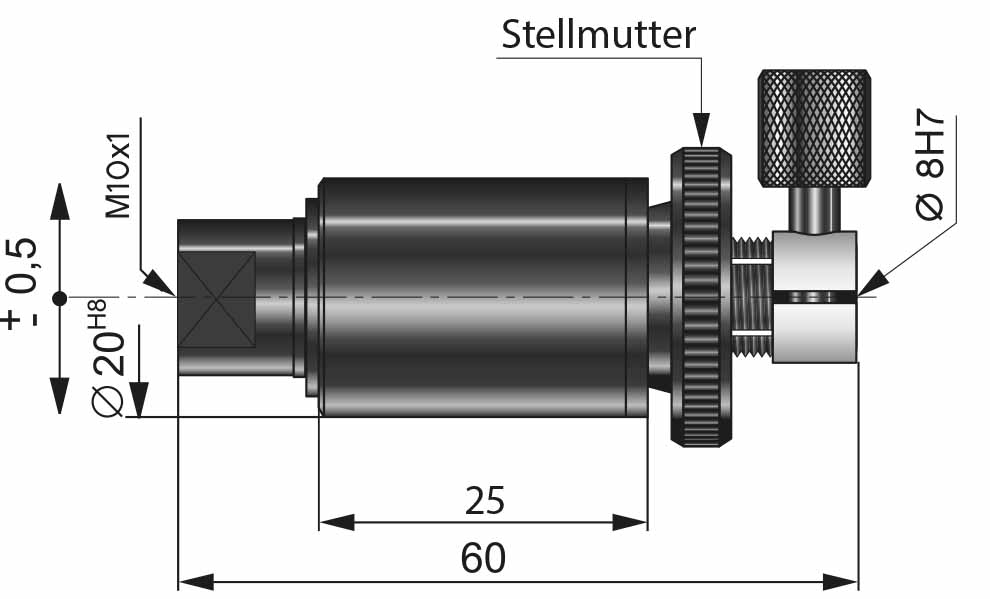

ZH-PMK-03-20

ZH PMK-03-20 Zentrierhalter mit Gewinde M10x1
zum automatischen Messen, ø20mm, Länge 60mm. Axiale Bewegungsfreiheit ±0,5mm. Klemmschelle ø 8H7mm mit Rändelschraube.

PMK-NO-03-KE_40-50mm

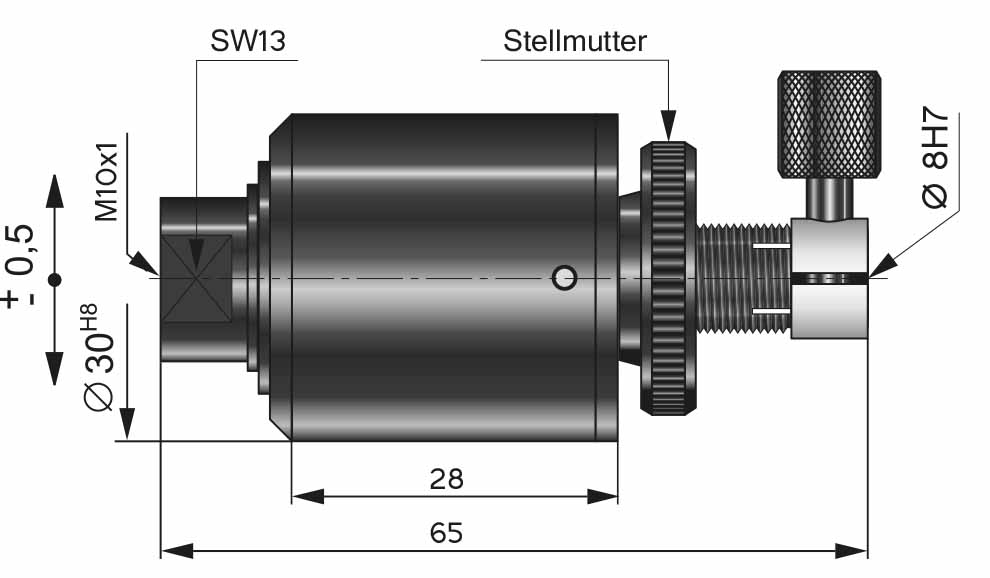

ZH-PMK-03-30


ZH PMK-03-30 Zentrierhalter mit Gewinde M10x1
zum automatischen Messen, ø30mm, Länge 65mm. Axiale Bewegungsfreiheit ±0,5mm. Klemmschelle ø 8H7mm mit Rändelschraube.



Anwendungsbeispiel:

ZH-PMK-03-20 Zentrierhalter
mit zylindrischem PMK-Messkopf
und Analog-Feinzeiger.
ZH-PMK-03-20 Zentrierhalter
mit Fasen-Messkopf
und Analog-Spezialmessuhr.
ZH-PMK-03-60mm
ZH-PMK-03-30 Zentrierhalter
mit konischem PMK-Messkopf
und Digitalanzeige
mit Faktorverstellung.

ZH-PMK-VDS Zentrierhalter zum automatischen Messen
gleichen axiale Fehler der Zentrierungs des Werkstückes aus und verhindern Beschädigungen des Messkopfes sowie des Messobjektes.
Der Verdrehschutz verhindert ein Verdrehen der Anzeige bei Rotation im Werkstück.
Die axiale Bewegungsfreiheit beträgt ±0,5mm. Die Stellmutter fixiert das eingestellte Spiel. Mit Gewinde M6x0,75 und M10x1 lieferbar.
Gewindereduzierstücke ermöglichen die Verwendung von Messköpfen mit kleineren Gewinden wie M6x0,75mm oder M3,5x0,35mm an Haltern und Schwimmhaltern mit Gewinde M10x1.

PMK-NO-03-KE_40-50mm

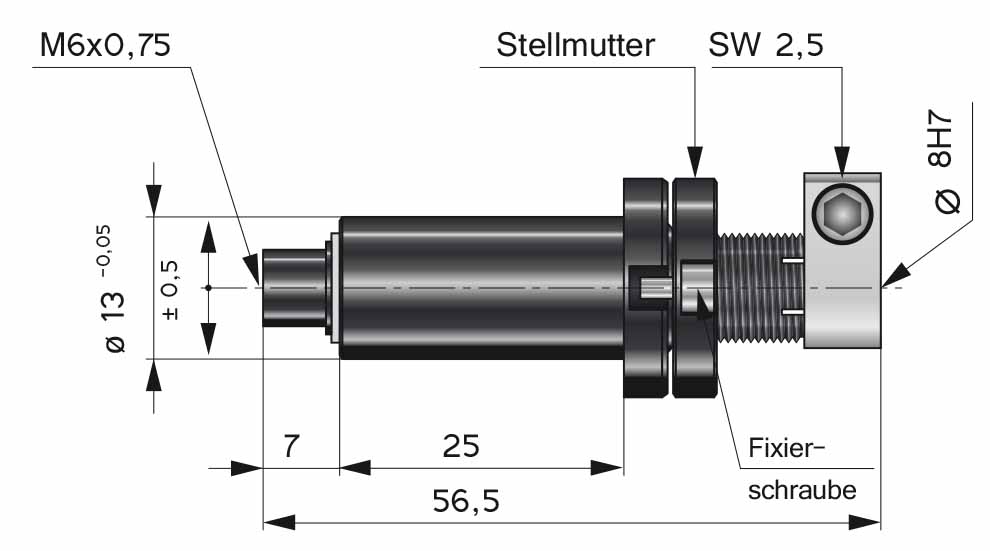

ZH PMK-02-VDS-13

ZH PMK-02-VDS Zentrierhalter mit Verdrehschutz
Gewinde M6x0,75 zum automatischen Messen, ø13mm, Länge 57mm. Axiale Bewegungsfreiheit ±0,5mm. Messuhranschluss ø8H7mm, Klemmschelle mit Imbusschraube.

PMK-NO-03-KE_40-50mm

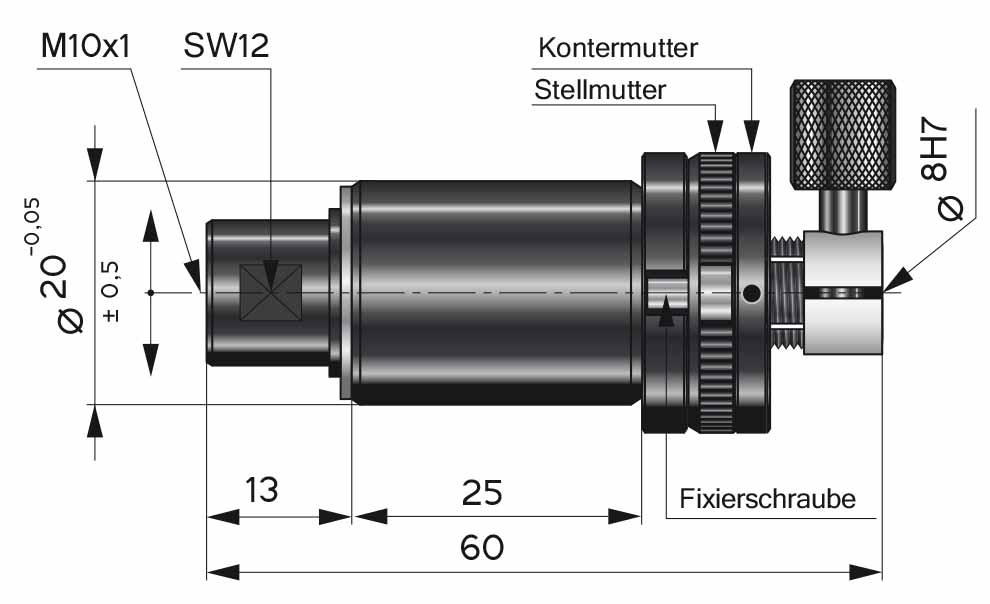

ZH-PMK-03-VDS-20

ZH PMK-03-VDS Zentrierhalter mit Verdrehschutz
Gewinde M10x1 zum automatischen Messen, ø20mm, Länge 60mm. Axiale Bewegungsfreiheit ±0,5mm. Messuhranschluss ø8H7mm, Klemmschelle mit Rändelschraube.

PMK-NO-03-KE_40-50mm

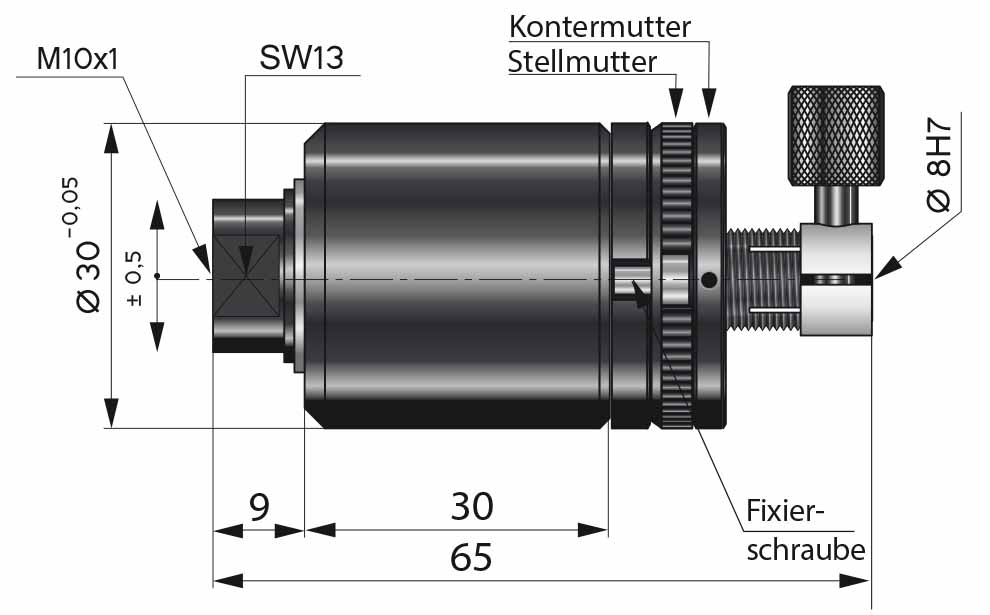

ZH-PMK-03-VDS-30


ZH PMK-03-VDS Zentrierhalter mit Verdrehschutz
Gewinde M10x1 zum automatischen Messen, ø20mm, Länge 60mm. Axiale Bewegungsfreiheit ±0,5mm. Messuhranschluss ø8H7mm, Klemmschelle mit Rändelschraube.

 Anwendungsbeispiel:

ZH-PMK-03-VDS-20 Zentrierhalter
mit zylindrischem PMK-Messkopf
und Analog-Feinzeiger.
ZH-PMK-03-VDS-20 Zentrierhalter
mit Fasen-Messkopf
und Analog-Spezialmessuhr.

ZH-PMK-03-VDS-30 Zentrierhalter
mit konischem PMK-Messkopf
und Digitalanzeige
mit Faktorverstellung.
