3 Punkt PMK XSO-EF und XSO-EF-2D

3 Punkt PMK-XSO-03-3P-EF Messköpfe zur automatischen Messung mit kurzem X-Maß 3,5mm.

3 Punkt PMK XSO-03-3P-EF Präzisionsmesskopf mit 3-Punktausführung
werden mit kurzem X-Maß 3,5mm und Gewinde M10x1 geliefert.
Wiederholgenauigkeit bei IT 8 < 1μ.
Der Messbereich beträgt 0,2mm und ist auf Wunsch bis 0,6mm erweiterbar. Selbstzentrierend, mit Einführfase. Bei Bestellung Kleinstmaß der Bohrung angeben.
Bestellbeispiel: øWerkstück = 20H7 = PMK-XSO-03-3P-EF-20


PMK-XSO-3P-15-40 mm

PMK-XSO-3-3P-EF_15-40mm

PMK-XSO-3P-40-50 mm

PMK-XSO-3--3P-EF_40-50mm

PMK-XSO-3P-50-100 mm

PMK-XSO-3-3P-EF_50-100mm

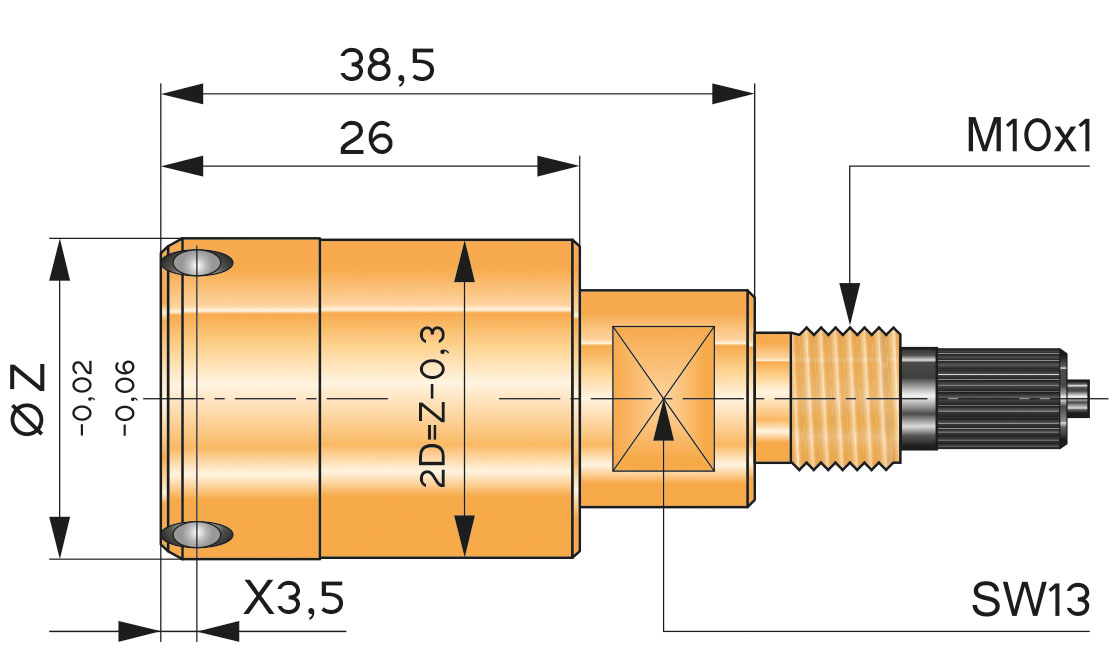

XSO-03-3P-EF-2D
3 Punkt PMK-XSO-03-3P-EF-2D Messköpfe zur automatischen Messung mit kurzem X-Maß 3,5mm.

PMK XSO-03-3P-EF-2D 3-Punkt Päzisionsmesskopf
werden mit kurzem X-Maß 3,5mm Gewinde M10x1 geliefert.
Wiederholgenauigkeit bei IT 8 < 1μ.
Der Messbereich beträgt 0,2mm und ist auf Wunsch bis 0,6mm erweiterbar. Selbstzentrierend, mit Einführfase, verjüngtem Messkörper verhindert Verklemmen. Bei Bestellung Kleinstmaß der Bohrung angeben.
Bestellbeispiel: øWerkstück = 20H7 = PMK-XSO-03-3P-EF-2D-20


PMK-XK-3P-EF-2Z-15-40 mm

PMK-XSO-3-3P-EF-2D_15-40mm

PMK-XP-3P-EF-2Z-40-50 mm

PMK-XSO-3P-3-EF-2D_40-50mm

PMK-XK-3P-EF-2Z-50-100 mm

PMK-XSO-3P-3-EF-2D_50-100mm





Anwendungsbeispiel:
Geräte-Stative und Mess-Stative ermöglichen zuverlässige und effiziente Messungen.
