PMK XSO-EF und XSO-EF-2D

PMK-XSO-EF Messköpfe zur automatischen Messung.
Die spezielle Geometrie der Messköpfe mit Einführfase verhindert Verklemmen. Auch ideal zusammen mit unseren Zentrierhaltern ZH-PMK zu verwenden.

PMK XSO-02-EF Messkopf zur automatischen Messung
werden mit kurzem X-Maß 3mm Gewinde M6x0,75 geliefert.
Wiederholgenauigkeit bei IT 8 < 1μ.
Der Messbereich beträgt 0,15mm und ist auf Wunsch bis 0,6mm erweiterbar. Selbstzentrierend, die Einführfase verhindert Verklemmen. Bei Bestellung Kleinstmaß der Bohrung angeben.
Bestellbeispiel: øWerkstück = 18H7 = PMK-XSO-02-EF-18


PMK-XK-02-EF-2Z-10-20mm

PMK-XSO-02-EF_10-20mm





PMK-XSO-03-EF Messkopf zur automatischen Messung
werden mit kurzem X-Maß 3,5mm Gewinde M10x1 geliefert.
Wiederholgenauigkeit bei IT 8 < 1μ.
Der Messbereich beträgt 0,2mm und ist auf Wunsch bis 0,8mm erweiterbar. Selbstzentrierend, die Einführfase verhindert Verklemmen. Bei Bestellung Kleinstmaß der Bohrung angeben.
Bestellbeispiel: øWerkstück = 38H7 = PMK-XSO-03-EF-38


PMK-XK-03-EF-15-40 mm

PMK-XSO-3-EF_15-40mm

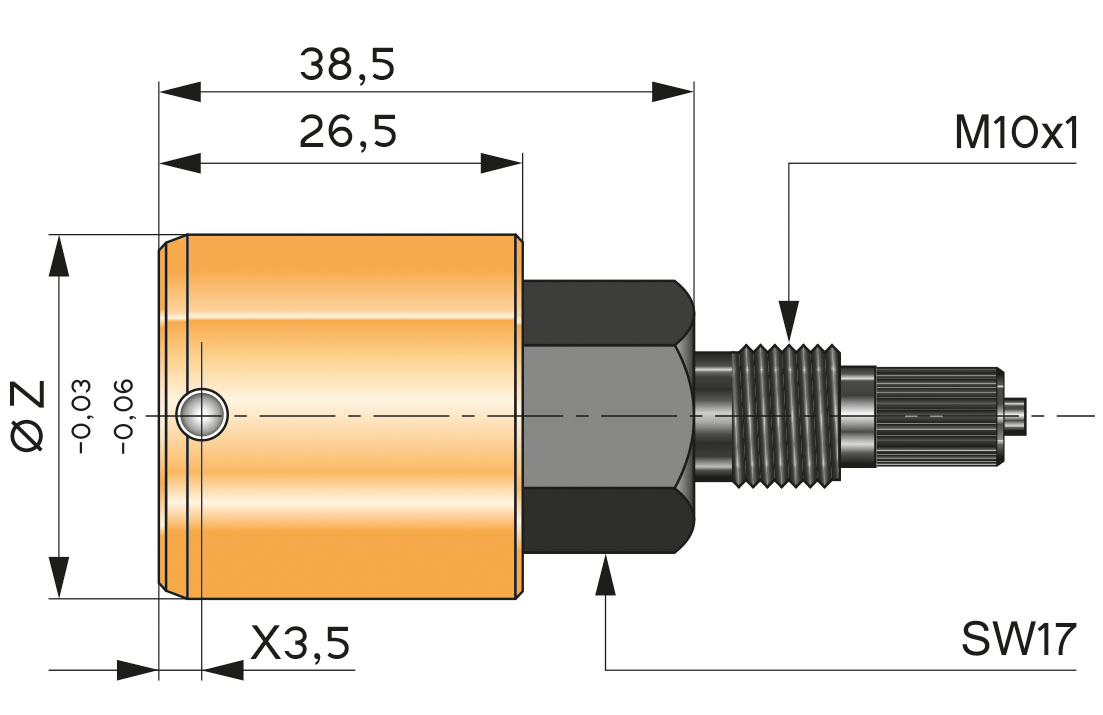

PMK-XK-03-EF-40-50 mm

PMK-XSO-3-EF_40-50mm

PMK-XSO-03-EF-50-280

PMK-XSO-3-EF_50-280mm





XSO-02-EF-2D
PMK-XSO-EF-2D Messköpfe zur automatischen Messung.
Die spezielle Geometrie der Messköpfe mit Einführfase und 2-Zonen ø verhindert Verklemmen, auch bei tieferem Messvorgang.

PMK XSO-02-EF-2D Messkopf zur automatischen Messung
werden mit kurzem X-Maß 3mm Gewinde M6x0,75 geliefert.
Wiederholgenauigkeit bei IT 8 < 1μ.
Der Messbereich beträgt 0,15mm und ist auf Wunsch bis 0,6mm erweiterbar. Selbstzentrierend, mit Einführfase, verjüngtem Messkörper verhindert Verklemmen. Bei Bestellung Kleinstmaß der Bohrung angeben.
Bestellbeispiel: øWerkstück = 18H7 = PMK-XSO-02-EF-2D-18


PMK-XK-02-EF-2Z-10-20mm

PMK-XSO-02-EF-2D_10-20mm





PMK-XSO-03-EF-2D Messkopf zur automatischen Messung
werden mit kurzem X-Maß 3,5mm Gewinde M10x1 geliefert.
Wiederholgenauigkeit bei IT 8 < 1μ.
Der Messbereich beträgt 0,2mm und ist auf Wunsch bis 0,8mm erweiterbar. Selbstzentrierend, mit Einführfase, verjüngtem Messkörper verhindert Verklemmen. Bei Bestellung Kleinstmaß der Bohrung angeben.
Bestellbeispiel: øWerkstück = 38H7 = PMK-XSO-03-EF-2D-38


PMK-XSO-03-EF-50-280

PMK-XSO-3-EF-2D_15-40mm

PMK-XSO-03-EF-50-280

PMK-XSO-3-EF-2D_40-50mm

PMK-XSO-03-EF-50-280

PMK-XSO-3-EF-2D_50-280mm
